Система Neptun в ремонте квартиры и дома: как спроектировать защиту от протечек без переделки отделки

Красивый интерьер не защищает от лопнувшей подводки, сорванного соединения или неисправной бытовой техники. Чтобы небольшая течь не превратилась в замену пола, мебели и потолка у соседей, система нептун должна рассматриваться ещё на этапе проектирования водоснабжения: датчики размещают в точках риска, краны с электроприводом устанавливают на вводах, а модуль управления оставляют доступным для проверки и обслуживания.

Защиту от протечек нередко вспоминают после завершения ремонта, когда плитка уже уложена, кухонный гарнитур собран, а сантехнический шкаф получился слишком тесным. Установить оборудование можно и позднее, но скрыть проводку, правильно расставить датчики и обеспечить удобный доступ к кранам становится сложнее. Гораздо разумнее включить систему в проект вместе с электрикой, сантехникой, тёплым полом и автоматикой дома.

Почему протечку нужно учитывать ещё в дизайн-проекте

Рабочий дизайн-проект — это не только раскладка плитки, оттенок стен и расположение светильников. В нём должны быть отражены инженерные решения, влияющие на сохранность отделки. Вода способна пройти под напольным покрытием, попасть в перегородку, намочить утеплитель или распространиться по перекрытию далеко от места аварии. Видимая лужа часто оказывается лишь частью проблемы.

Особенно уязвимы интерьеры, где используются:

• инженерная доска, ламинат или паркет рядом с кухней и санузлом;
• встроенная мебель с цоколем до пола;
• скрытые сантехнические люки небольшого размера;
• перегородки и короба из материалов, чувствительных к влаге;
• дорогие стеновые панели, декоративная штукатурка и текстильные покрытия;
• системы водоподготовки, бойлеры и коллекторы в технических шкафах.

Автоматическая защита работает не как сигнализация, которая лишь сообщает о проблеме. Её задача — обнаружить воду в контролируемой зоне, передать сигнал модулю управления и перекрыть подачу через шаровые краны с электроприводом. Чем раньше остановлен поток, тем меньше воды успевает попасть под отделку.

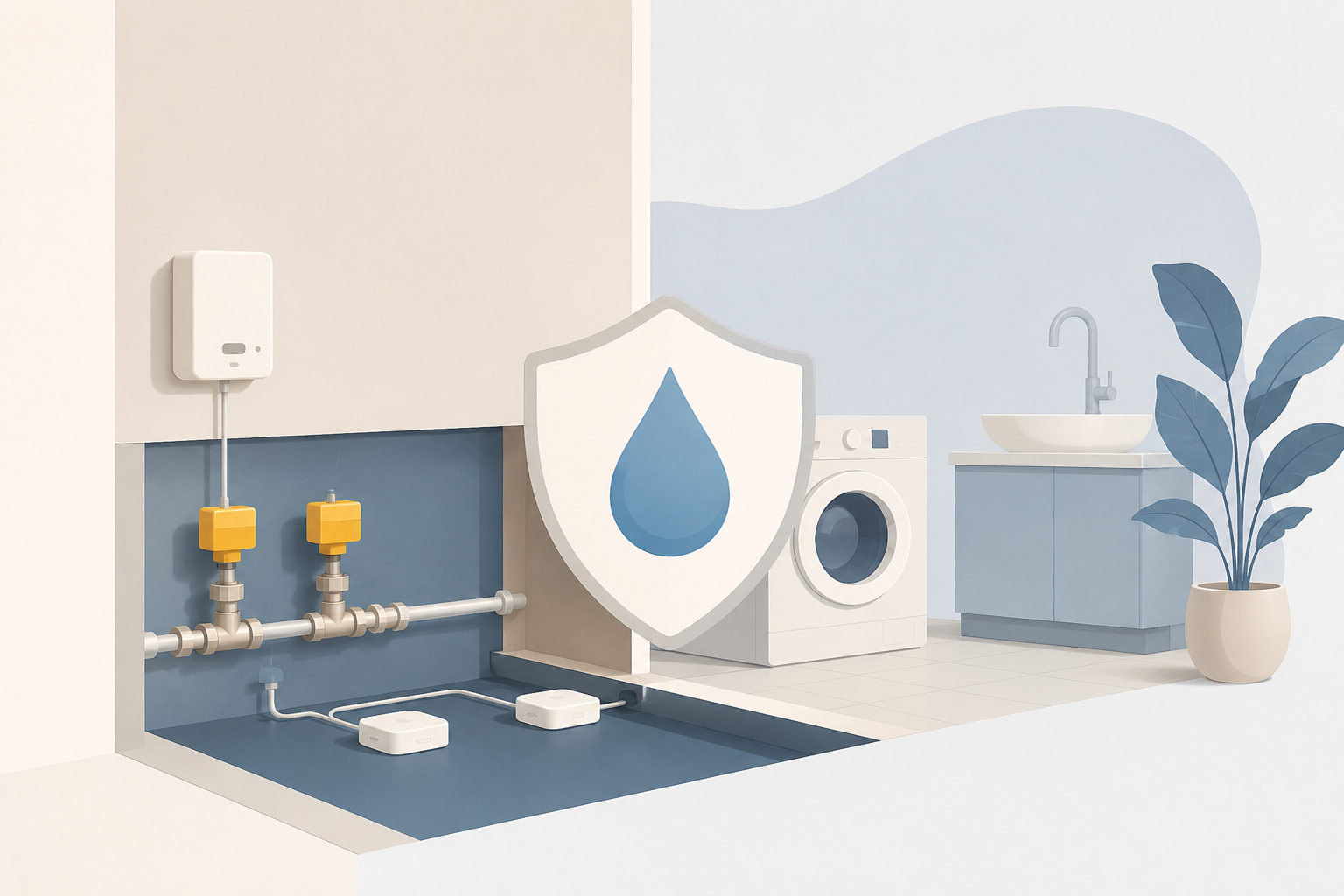

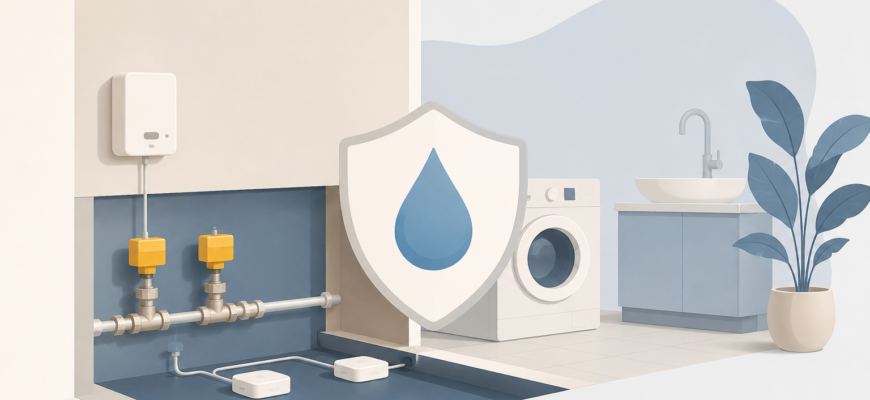

Из каких узлов складывается защита

Комплект обычно состоит из трёх основных частей. Каждая выполняет отдельную функцию, и исключение одного элемента меняет принцип работы всей схемы.

Датчики находят воду там, где её быть не должно

Контактные датчики устанавливают на полу или другой горизонтальной поверхности. Когда вода замыкает чувствительные контакты, устройство отправляет сигнал модулю. Существуют проводные и радиоканальные решения, а для протяжённых участков может применяться ленточный датчик.

Главная ошибка — поставить один датчик посередине ванной комнаты и считать задачу закрытой. Вода движется по уклону, швам, технологическим отверстиям и пустотам под мебелью. Если датчик расположен выше места скопления воды, реакция произойдёт с задержкой.

Модуль управления принимает решение

Контроллер получает сигналы от датчиков и подаёт команду кранам. В зависимости от выбранной комплектации управление может быть базовым или расширенным: с удалённым контролем, уведомлениями и интеграцией в умный дом. На странице бренда представлены в том числе решения, совместимые с экосистемой умного дома с Алисой.

Модуль не стоит прятать за несъёмной панелью или в глубине кухонного цоколя. Пользователю понадобится видеть индикацию, проверять состояние оборудования и при необходимости управлять кранами вручную.

Электроприводы перекрывают воду

Шаровые краны монтируют на водопроводных вводах после запорной арматуры, учитывая схему узла и требования производителя. В квартире обычно контролируют горячую и холодную воду. В доме вводов и независимых контуров может быть больше: центральное водоснабжение, скважина, хозяйственная линия, гостевой корпус или отдельная котельная.

Электрокран нельзя замуровывать. Рядом должно оставаться достаточно места для осмотра, демонтажа привода и обслуживания соединений. Красивый сантехнический шкаф ценен лишь тогда, когда инженер может работать внутри него, не разбирая плитку.

Где размещать датчики в квартире

Расстановку начинают не с количества комнат, а с карты водяных рисков. Нужно пройти по плану и отметить каждое место, где есть соединение, гибкая подводка, слив, фильтр, насос или прибор, использующий воду.

Зона	Основные источники риска	Куда ставить датчик	Что предусмотреть при отделке
Ванная	Стиральная машина, ванна, душевая, раковина, инсталляция	Под машиной, возле коммуникаций ванны или душевой, внутри сантехнического шкафа	Свободный путь воды к контактам, съёмный экран, ревизионный люк
Кухня	Мойка, фильтр, посудомоечная машина, холодильник с водопроводом	Под мойкой и рядом с техникой, подключённой к воде	Доступ через цоколь или шкаф, защита провода от мебели
Гостевой санузел	Унитаз, раковина, скрытые соединения	У инсталляции и под раковиной либо в общей низкой точке	Ревизия без демонтажа облицовки
Технический шкаф	Коллекторы, фильтры, редукторы, счётчики, бойлер	На дне шкафа возле разъёмных соединений	Гидроизоляция основания и бортик, не мешающий обнаружению воды
Лоджия или постирочная	Стиральная и сушильная техника, раковина, подвод воды	Под оборудованием и возле запорных узлов	Учёт температуры, влажности и способа прокладки кабеля

Датчик размещают там, куда вода придёт первой, а не там, где его проще приклеить. Полезный приём — до укладки финишного покрытия проверить уровни лазером и понять направление возможного растекания. В душевой с трапом вода может уйти в слив и не затронуть датчик за пределами зоны. Под кухонной мебелью ситуация обратная: небольшая течь долго остаётся незаметной, потому датчик нужен ближе к соединениям.

Что меняется в загородном доме

В коттедже схема сложнее из-за протяжённости коммуникаций и числа технических помещений. Помимо кухни и санузлов, контролировать приходится котельную, узел ввода, систему фильтрации, бойлер, насосное оборудование и помещения с водяным отоплением.

Перед подбором комплекта полезно разделить дом на независимые зоны:

1. Определите источник воды. Для центрального водопровода и скважины применяются разные схемы остановки подачи. При наличии насоса одного закрытия крана может оказаться недостаточно: автоматика должна учитывать работу насосного оборудования.
2. Посчитайте вводы и ответвления. Гостевой дом, баня или летняя кухня могут иметь отдельные линии. Решите, нужно ли перекрывать весь объект или только аварийный контур.
3. Нанесите точки риска на поэтажные планы. Учитывайте не только сантехнику, но и коллекторные шкафы, бойлеры, фильтры, холодильники, парогенераторы и оборудование бассейна.
4. Выберите способ связи. При открытых стенах удобно заранее проложить кабели. В уже отделанном доме радиодатчики позволяют сократить объём штробления.
5. Продумайте реакцию инженерных систем. В некоторых проектах вместе с перекрытием воды требуется отключить насос, передать уведомление владельцу или сформировать сценарий автоматизации.

Отдельного внимания требует отопление. Датчик способен обнаружить утечку теплоносителя, однако перекрытие бытового водопровода не остановит автономный отопительный контур. Для такой задачи проектировщик должен разработать самостоятельный алгоритм с учётом котла, насосов, расширительного бака и требований безопасности оборудования.

Проводные или беспроводные датчики: что лучше для ремонта

Универсального варианта нет. Выбор зависит от стадии работ, доступности трасс и требований к обслуживанию.

Критерий	Проводное подключение	Радиоканальное подключение
Когда удобнее применять	Во время капитального ремонта или строительства	После отделки либо в местах, где сложно проложить кабель
Монтаж	Нужны трассы от датчиков к модулю	Меньше строительных работ
Обслуживание	Нет батареи в самом датчике	Требуется контролировать источник питания
Гибкость перестановки	Ограничена длиной и положением кабеля	Датчик проще перенести в другую точку
Что критично учесть	Защиту кабеля, отсутствие скрытых неразборных соединений	Устойчивую радиосвязь и доступность для обслуживания

При новом ремонте часто выгодна комбинированная схема. Постоянные точки возле коллекторов, ванны и кухонной мойки подключают проводами, а дополнительные или труднодоступные зоны контролируют радиодатчиками. Такой подход сохраняет надёжность базовой части и оставляет возможность расширения.

Как вписать оборудование в интерьер без ущерба для обслуживания

Компоненты защиты почти не влияют на внешний вид помещения, если дизайнер и инженер согласовали решения заранее. Датчики находятся низко и обычно скрыты мебелью или сантехникой. Электрокраны располагаются в технических шкафах. Основная задача — не сделать оборудование невидимым любой ценой, а обеспечить аккуратное размещение и свободный доступ.

Для сантехнического шкафа стоит предусмотреть:

• ревизионный проём достаточной ширины;
• освещение внутреннего пространства;
• розетку или вывод питания согласно схеме оборудования;
• крепление модуля на видимой поверхности;
• маркировку кранов горячей и холодной воды;
• запас места для снятия приводов;
• отсутствие полок, перекрывающих доступ к соединениям;
• возможность заменить датчик или кабель без вскрытия стены.

На кухне провод датчика нельзя прокладывать через место установки ножек гарнитура или крепить к съёмному цоколю без запаса длины. При обслуживании мебели кабель легко повредить. Лучше вывести его вдоль стены в защитной оболочке и зафиксировать так, чтобы он не лежал в воде и не пережимался бытовой техникой.

Как выбрать комплектацию под свой объект

Название комплекта само по себе не отвечает на вопрос, подойдёт ли он конкретной квартире или дому. Сначала собирают исходные сведения, затем сопоставляют их с возможностями оборудования.

Небольшая квартира с одним санузлом

Для типовой квартиры обычно требуется перекрытие двух вводов — горячего и холодного. Датчики нужны под кухонной мойкой, возле стиральной машины, в сантехническом шкафу и рядом с ванной или душевой. Если помещение компактное и вода из нескольких точек гарантированно стекает в одно место, часть зон можно объединить, но такое решение подтверждают на плане пола.

Квартира с двумя санузлами и постирочной

Здесь важна возможность подключить больше датчиков. Проверяют расстояние до модуля, число линий, удобство кабельных трасс и перспективу расширения. Радиодатчики полезны в удалённом гостевом санузле или постирочной, когда прокладка отдельной линии усложняет отделку.

Объект с системой умного дома

Удалённый статус и голосовое управление удобны, но они не заменяют автоматическую локальную реакцию. Перекрытие воды должно выполняться при обнаружении протечки независимо от того, есть ли интернет и держит ли владелец телефон в руках. Интеграцию стоит рассматривать как дополнительный уровень контроля: уведомление, проверку состояния и включение в общий сценарий безопасности.

Дом со скважиной и насосом

Проект согласуют со специалистом по водоснабжению и автоматике. Нужно определить, что произойдёт после закрытия кранов, отключится ли насос и не возникнет ли нежелательное давление в системе. Число датчиков рассчитывают по всем мокрым и техническим зонам, а не только по жилым санузлам.

Готовый интерьер без капитального вмешательства

В такой ситуации приоритет получают решения с минимальным объёмом штробления. Модуль можно разместить в существующем сантехническом шкафу, а часть зон оснастить радиодатчиками. До покупки проверяют свободное место на вводах: иногда трубы расположены настолько плотно, что для монтажа электрокранов требуется переработать узел.

Ошибки, из-за которых защита срабатывает поздно или мешает эксплуатации

Один датчик на всё помещение. Вода не обязана течь к центру комнаты. Ножки мебели, пороги, швы и уклоны меняют её маршрут.

Монтаж крана без возможности демонтажа. Электропривод и арматура нуждаются в осмотре. Если перед ними установлен узкий люк, полноценное обслуживание превращается в разбор отделки.

Датчик под герметичным поддоном. Устройство должно контактировать с водой. Если его закрыли коробом или поставили на высокий участок пола, оно не обнаружит небольшую течь.

Скрытая проводка без фиксации на плане. После ремонта владельцы сверлят стены под зеркала, мебель и аксессуары. Трассы слаботочных кабелей следует нанести на исполнительную схему и сфотографировать до зашивки.

Ориентация только на управление со смартфона. Ценность защиты заключается в автоматическом перекрытии, а не в красивом приложении. Сначала проверяют базовый аварийный сценарий, затем оценивают дополнительные функции.

Отсутствие периодической проверки. Даже грамотно установленное оборудование нужно тестировать. Контакты датчиков загрязняются, батареи радиоустройств разряжаются, а запорная арматура требует контроля.

Установка после мебели без согласования. Посудомоечная или стиральная машина может перекрыть доступ к датчику. При замене техники устройство случайно сдвигают или повреждают кабель.

Порядок работ, который избавляет от переделок

Защиту удобнее проектировать в связке с водоснабжением и электрикой. Практическая последовательность выглядит так:

1. Сантехник формирует схему вводов, коллекторов, фильтров и потребителей воды.
2. Дизайнер наносит мебель, технику, сантехнику и ревизионные проёмы.
3. Проектировщик отмечает места электрокранов, модуля и датчиков.
4. Электрик закладывает питание и кабельные трассы до начала чистовой отделки.
5. После формирования стяжки проверяются уклоны и уточняются низкие точки.
6. До монтажа мебели выполняется проверка датчиков и закрытия кранов.
7. После завершения работ владельцу передают схему, инструкцию и порядок тестирования.

Испытание системы проводят без риска для отделки: датчик аккуратно смачивают небольшим количеством воды и проверяют, что модуль распознал сигнал, а оба крана полностью закрылись. После теста контакты вытирают насухо.

Что проверить перед покупкой и монтажом

Набор вопросов помогает избежать выбора по одному лишь названию серии:

• сколько водопроводных вводов требуется перекрывать;
• каков диаметр труб и достаточно ли места для электрокранов;
• сколько точек риска есть в квартире или доме;
• нужны ли проводные, радиоканальные или ленточные датчики;
• потребуется ли расширение после установки новой техники;
• нужны ли уведомления и интеграция с умным домом;
• как будет подаваться питание;
• останется ли ручной доступ к запорной арматуре;
• кто выполнит монтаж и пусконаладку;
• где будут храниться схема подключения и документы на оборудование.

Для оценки минимального числа датчиков можно использовать простой принцип: одна независимая зона скрытого риска — не менее одной точки контроля. Под мойкой с фильтром и посудомоечной машиной часто разумны два датчика, поскольку вода от разных соединений может скапливаться в отдельных секциях мебели. Точное количество определяют после осмотра планировки.

Как сохранить защиту работоспособной после сдачи ремонта

После заселения систему нельзя воспринимать как узел, который устанавливают и забывают навсегда. Проверку удобно привязать к сезонному обслуживанию квартиры или дома. Контролируют чистоту датчиков, состояние кабелей, заряд радиоустройств, индикацию модуля и работу кранов.

После перестановки мебели, замены стиральной машины или ремонта сантехники нужно убедиться, что датчики остались на своих местах. Особенно часто их сдвигают монтажники кухонь и мастера по бытовой технике. Полезно сделать фотографии правильного расположения и хранить их вместе с исполнительными схемами.

Владельцу также нужно знать, как открыть воду после устранения причины срабатывания. Сначала находят источник, убирают воду и проверяют соединение. Лишь затем сбрасывают аварийный сигнал и возвращают краны в рабочее положение. Простое повторное открытие без осмотра способно привести к новой протечке.

Практический вывод

Защита от протечек лучше всего работает не как отдельный гаджет, добавленный в последний день ремонта, а как полноценная часть инженерного проекта. Для квартиры ключевыми становятся два правильно установленных электрокрана, достаточное число датчиков и доступный модуль управления. В загородном доме к этому добавляются насосы, независимые контуры и технические помещения.

Начните с плана водоснабжения, отметьте все потенциальные источники течи и определите, куда вода попадёт первой. После этого подбирайте тип датчиков, число кранов и способ управления. Кабели закладывайте до чистовой отделки, электроприводы не замуровывайте, а каждую точку контроля проверяйте до установки мебели. Такой порядок обходится дешевле переделки сантехнического шкафа и намного дешевле восстановления интерьера после серьёзного залива.
